玻璃
- 石英窗口 密封 + 透光 高强度石英玻璃，耐高温高压
- 锥形反射镜 360° 环形成像 玻璃基底镀膜，双曲面/锥面
硬件方案：成熟商业技术栈
锥形反射镜 + 高温 CMOS + 环形 LED + 石英窗口 — 工业级成熟组合
01 · ARCHITECTURE
架构与市场背景

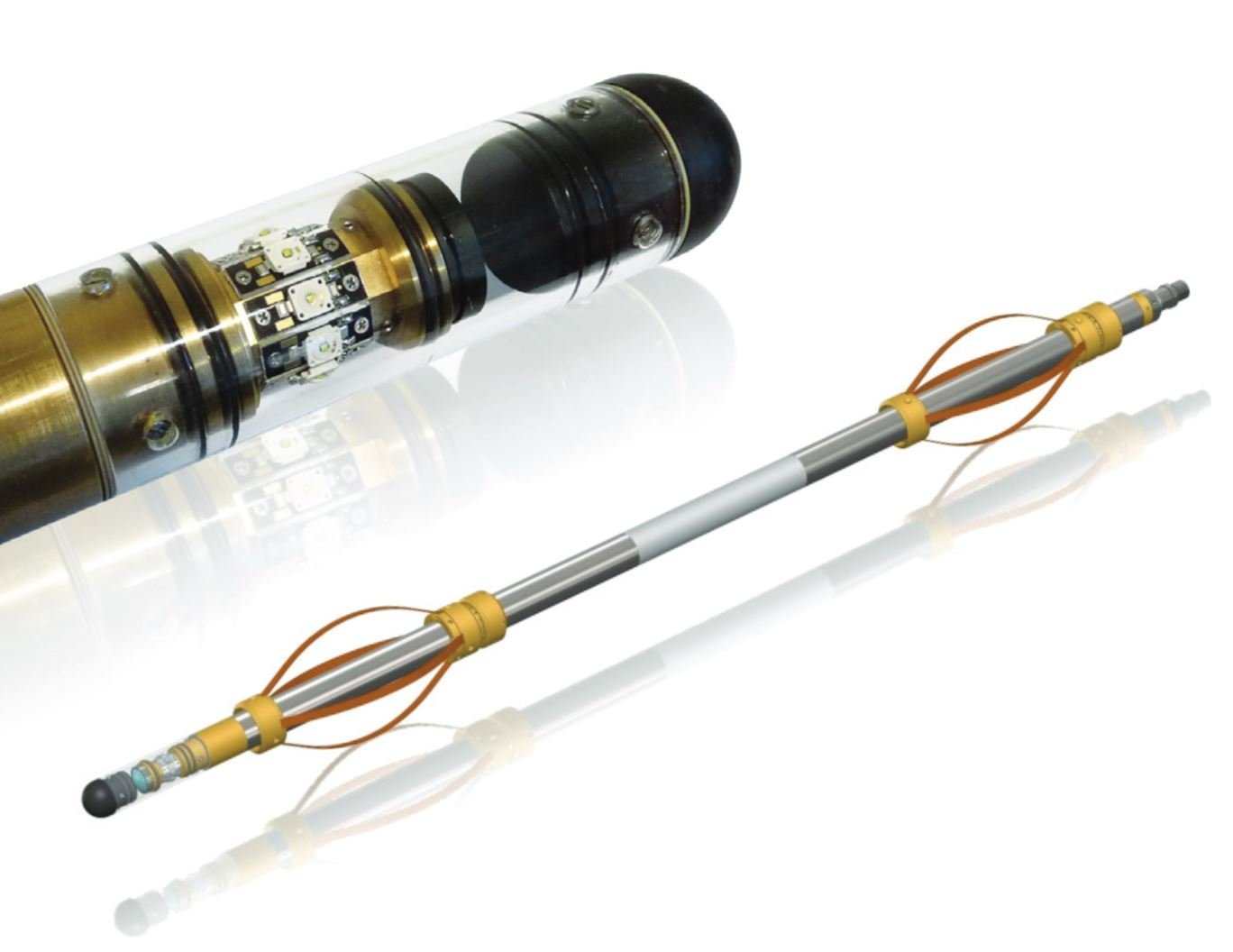

相机 + 锥形反射镜 + 环形 LED 结构 → 实现 360° 侧壁成像
广泛用于 Optical Televiewer（光学电视测井仪）和 downhole borehole camera（井下摄像机）。典型代表：Robertson Geo Hi-OPTV®、Mount Sopris MSI-360。
02 · COMPONENTS
四类核心组件
从玻璃基底到光学系统，从传感到照明 — 全部为成熟商业元件
光学
- 光学系统 360° 侧壁成像 相机 + 锥形反射镜组合
CMOS
- 高温 CMOS 图像传感 工作温度 150-175°C
LED
- 环形 LED 照明 均匀照明 环绕式排布，消除阴影
03 · REFERENCE
行业参考产品
硬件选型的对照标杆
Robertson Geo
Hi-OPTV®
行业标杆，光学+声学双技术
Mount Sopris
MSI-360
ALT 美国子公司，成熟商业产品
04 · PRICING
成本估算
整机系统成本区间
| 档位 | 价格区间 | 适配场景 | 备注 |
|---|---|---|---|
| 入门级 | $850 – $5,000 USD | 浅井 / 常温 / 中国制造商 | 可购买或租赁 |
| 高端 | $10,000 – $50,000+ USD | 深井 2000-3000m + 高温耐受 | 含电缆、绞车、软件 |
05 · BOM
单独组件 BOM
单件组件采购信息
锥形反射镜 / 高温 CMOS / 石英窗口 极少单独出售，通常集成在完整探头中。
| 组件 | 供应商 | 价格 |
|---|---|---|
| 定制锥形反射镜 | Edmund Optics / Knight Optical 等 | 通用款有售；钻孔专用高温/镀膜版需定制，单件数千元人民币起 |
命名实体
本页出现的术语、机构、产品
Hi-OPTV Robertson Geo 高分辨率光学钻孔电视仪（行业标杆）
MSI-360 Mount Sopris（ALT 美国子公司）360° 井下成像系统
锥形反射镜 玻璃基底镀膜的圆锥/双曲面反射镜，将 360° 孔壁环带成像到单帧 CCD/CMOS
高温 CMOS 工作温度 150-175°C 的图像传感器，适配深井高温环境
石英窗口 高强度石英玻璃密封窗，同时承担透光与耐压功能
环形 LED 照明 环绕光学探头分布的 LED 阵列，提供均匀无影照明
Optical Televiewer 光学电视测井仪，OTV 的全称
downhole borehole camera 井下摄像机，用于孔内视频/成像采集
