现场成图
实时展开图自动拼接
探头下放时实时拼接展开图，无需先采集后处理
JL-IDOI(D)
武汉长盛工程检测技术开发有限公司
访问官网 ↗01 · WHY IT EXISTS
它解决什么问题？
Q · 行业痛点
国内水文地质、工程勘察市场长期依赖进口探管（Robertson / ALT / Antares），价格高、售后慢、无法定制；破碎带地层（无法取得实际岩芯）尤其需要现场成展开图与 3D 柱状图。

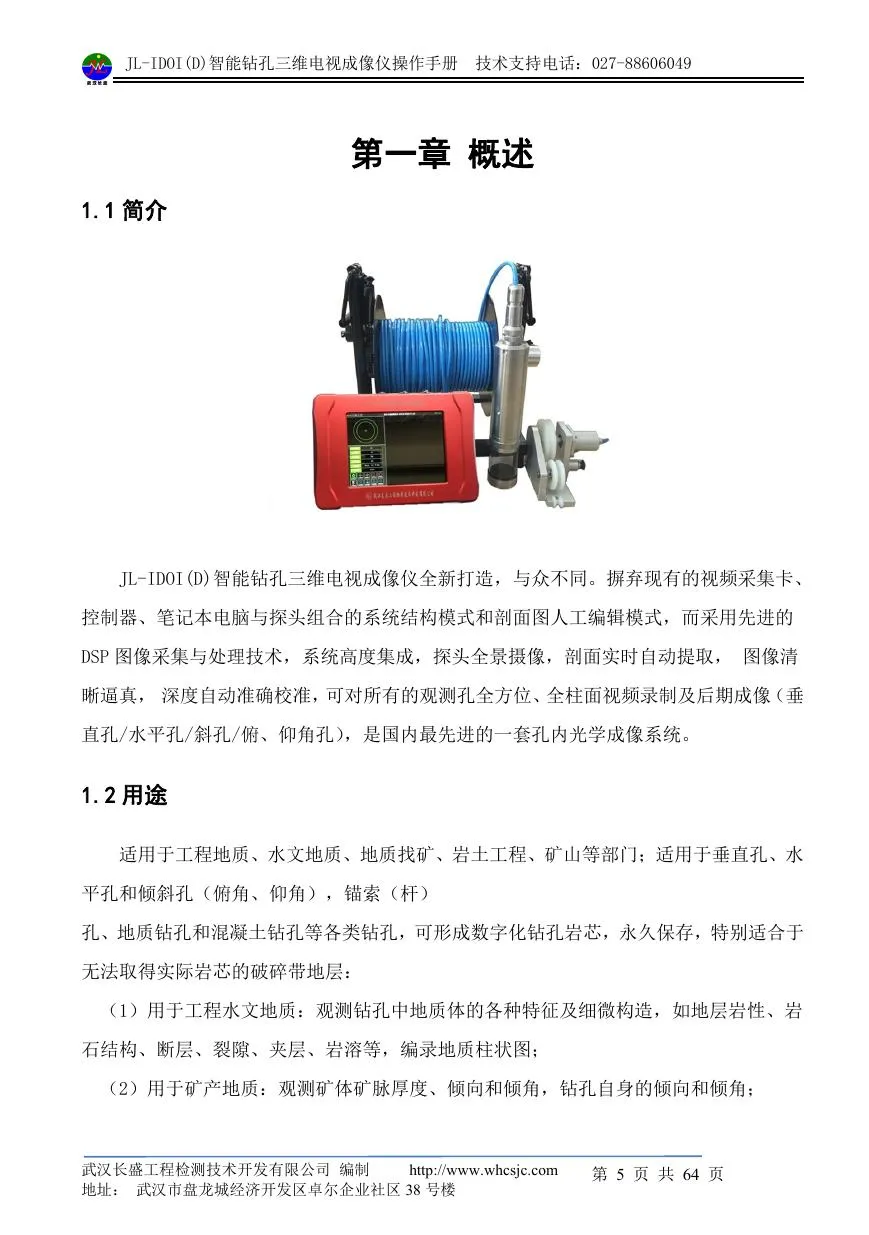

A · 它如何定位
国内自主研发的 ARM+DSP 嵌入式孔内光学成像系统。摒弃"视频采集卡 + 控制器 + 笔记本电脑 + 探头"散件集成模式，采用 DSP 全自动摄取、展开、拼接、保存，自称"国内最先进"一套孔内光学成像系统。
译 · 主张解码
特别适合无法取得实际岩芯的破碎带地层——这是产品的关键定位差异。
原文截取
"全新打造，与众不同" / "剖面实时自动提取" / "图像自动摄取、展开、拼接和保存" / "国内最先进的一套孔内光学成像系统"（PDF 第 5 页）
02 · HOW IT EXISTS
它如何存在？
ARM+DSP 嵌入式 + 12 项技术指标 + 6 大核心操作 + 4 大核心特性
01
主控系统
ARM+DSP 内核，自成体系，无需外接电脑，图像自动摄取、展开、拼接和保存
02
存贮单元
极速 TF 卡 256G，可存贮 5000+ 米钻孔图像
03
显示单元
8 英寸高亮度真彩液晶显示
04
工作电源
内置镍氢电池 6 小时 / 外接 12V 蓄电池
05
深度精度
高精度光电编码器，深度精度 0.1mm
06
方位精度
高精度电子罗盘，方位精度 0.1°
07
摄像单元
2000 万像素全景彩色摄像头，可分辨 0.1mm 裂缝
08
探头直径
φ24 / φ43 / φ52 / φ67 · 适用孔径 φ25–φ500mm
09
电缆
特制石油测井电缆，长度可定制
10
主机尺寸
270 × 184 × 74 mm
11
重量
主机 3.7kg，探头 ≤ 5kg
12
放线速度
0.1–3 m/min，手动或电动自动
3D 柱状
后期 3D 柱状图
展开图可旋转任意角度；ESWN 方位自动标注

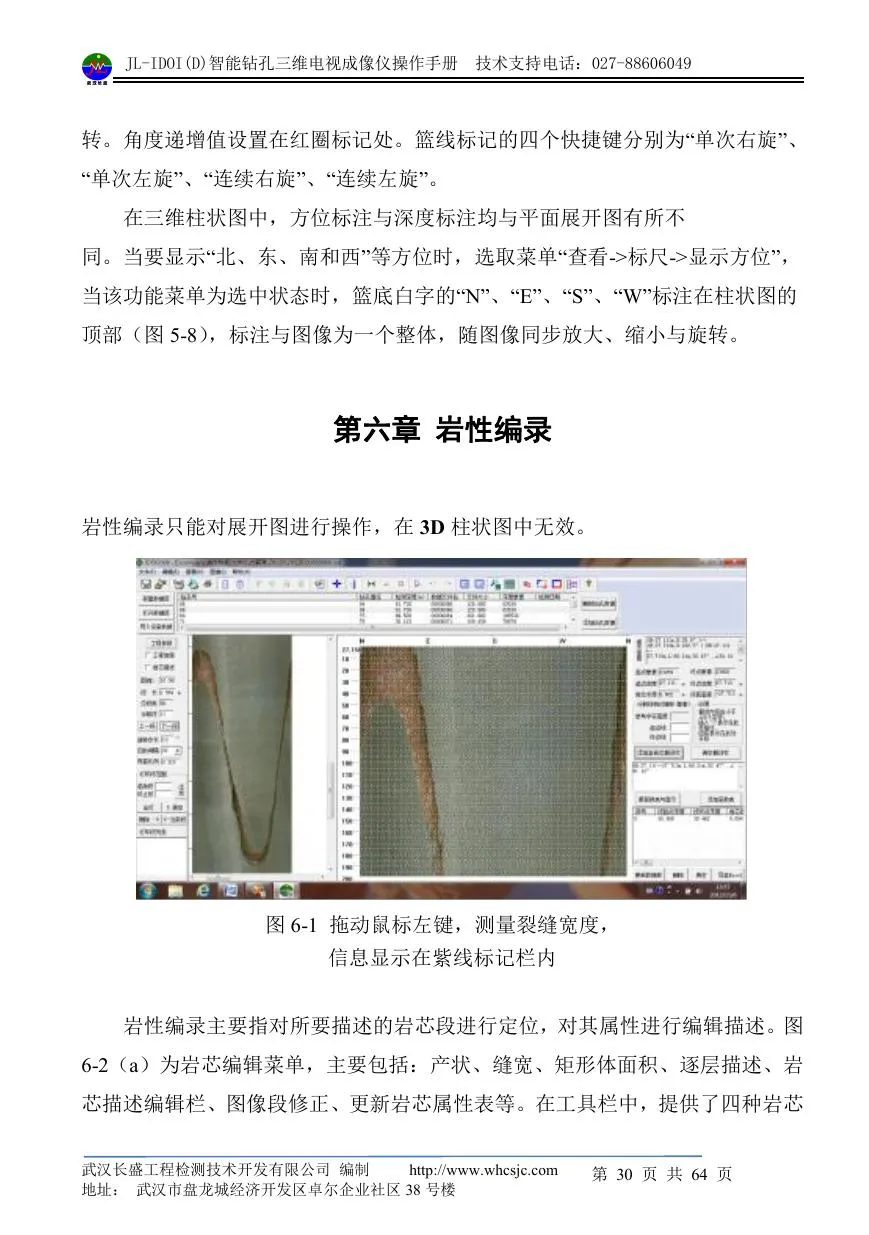

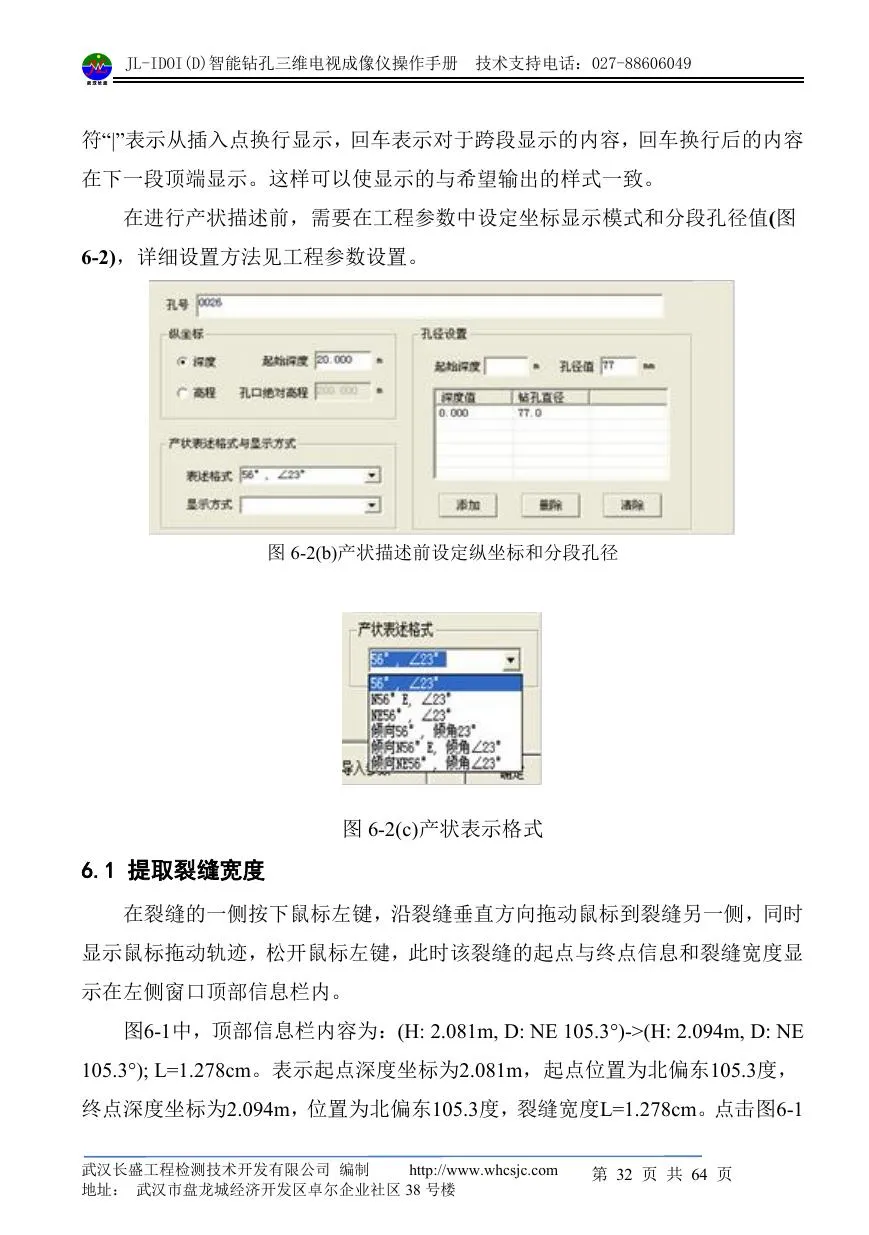

岩性编录
裂缝宽度 + 产状 + 面积
鼠标拖动提取，公式 α = arctan(h/D)，自动加至属性表

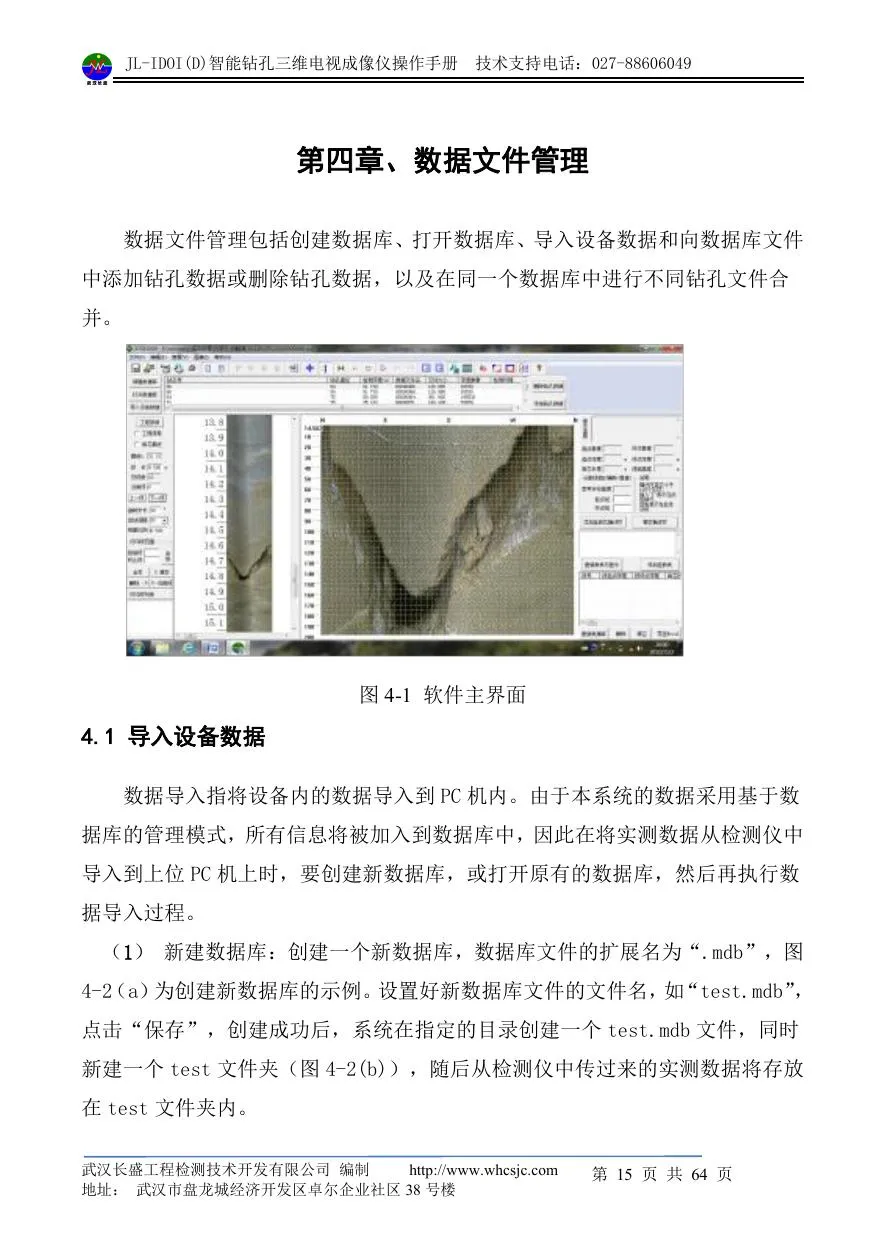

数据管理
Access 数据库
钻孔元数据、深度校准、图像段合并跨数据库
输出
所见即所得
打印输出（PDF/JPG/BMP）、Excel 导出、自定义页面
破碎带
特殊场景适配
针对无法取得实际岩芯的破碎带地层设计

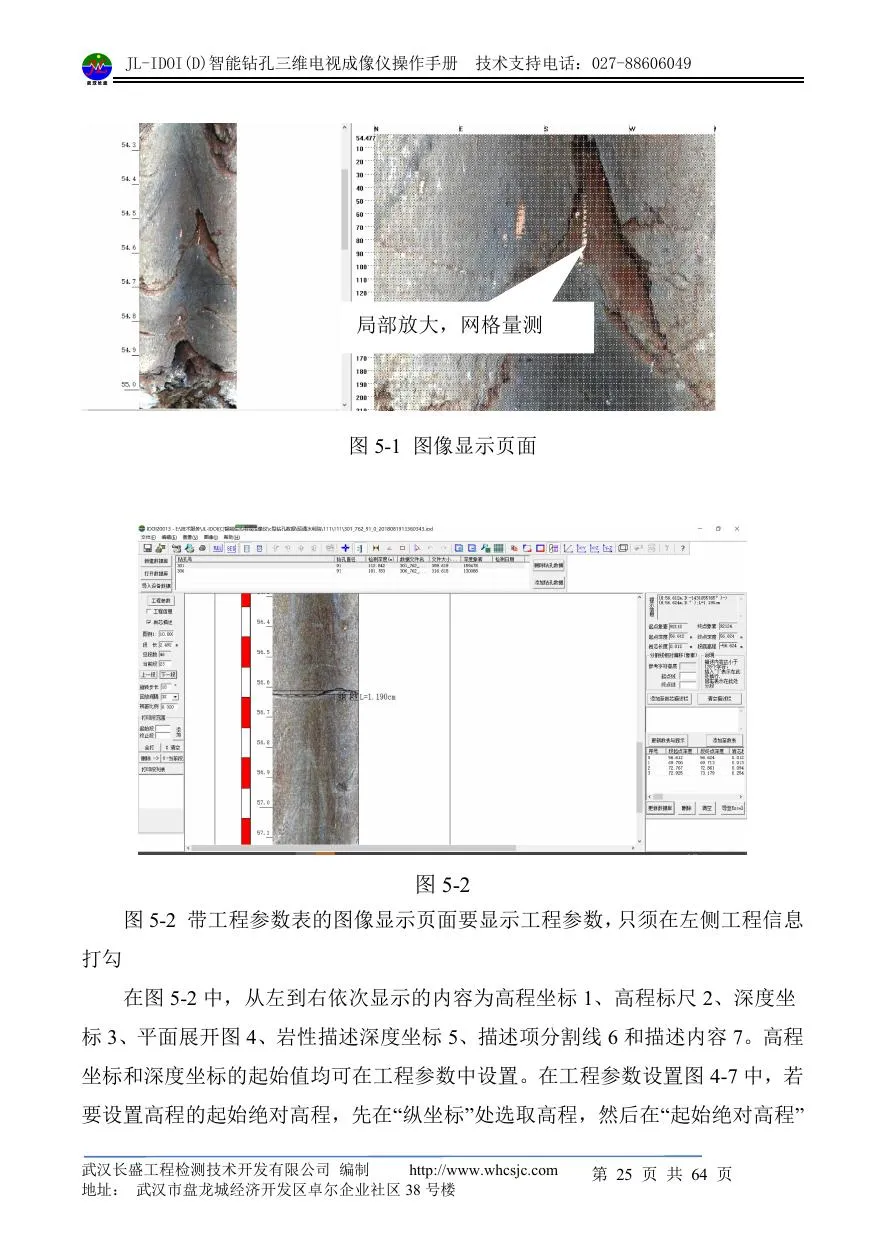

F·01

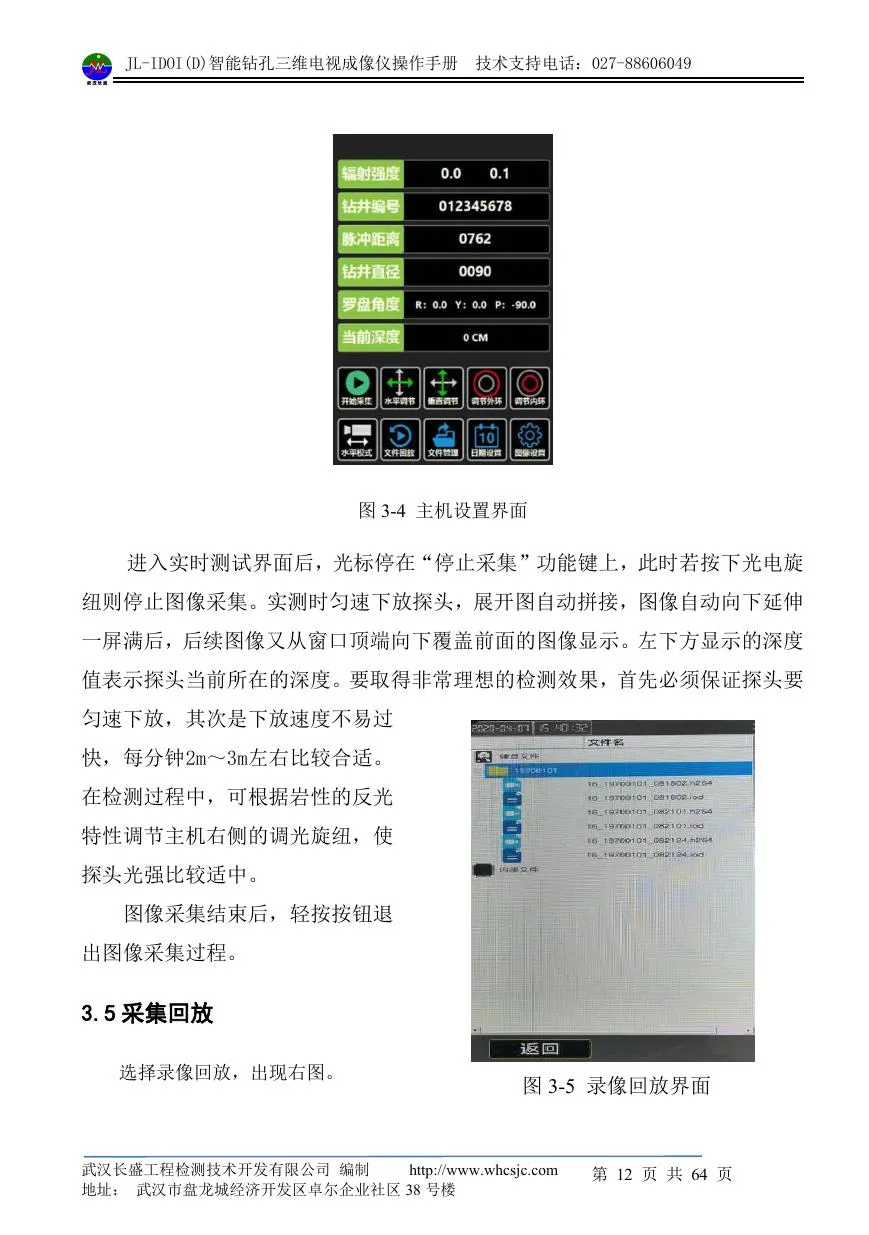

F·01现场成图
探头下放时实时拼接展开图，深度自动准确校准，可对所有观测孔全方位、全柱面视频录制及后期成像。
F·02

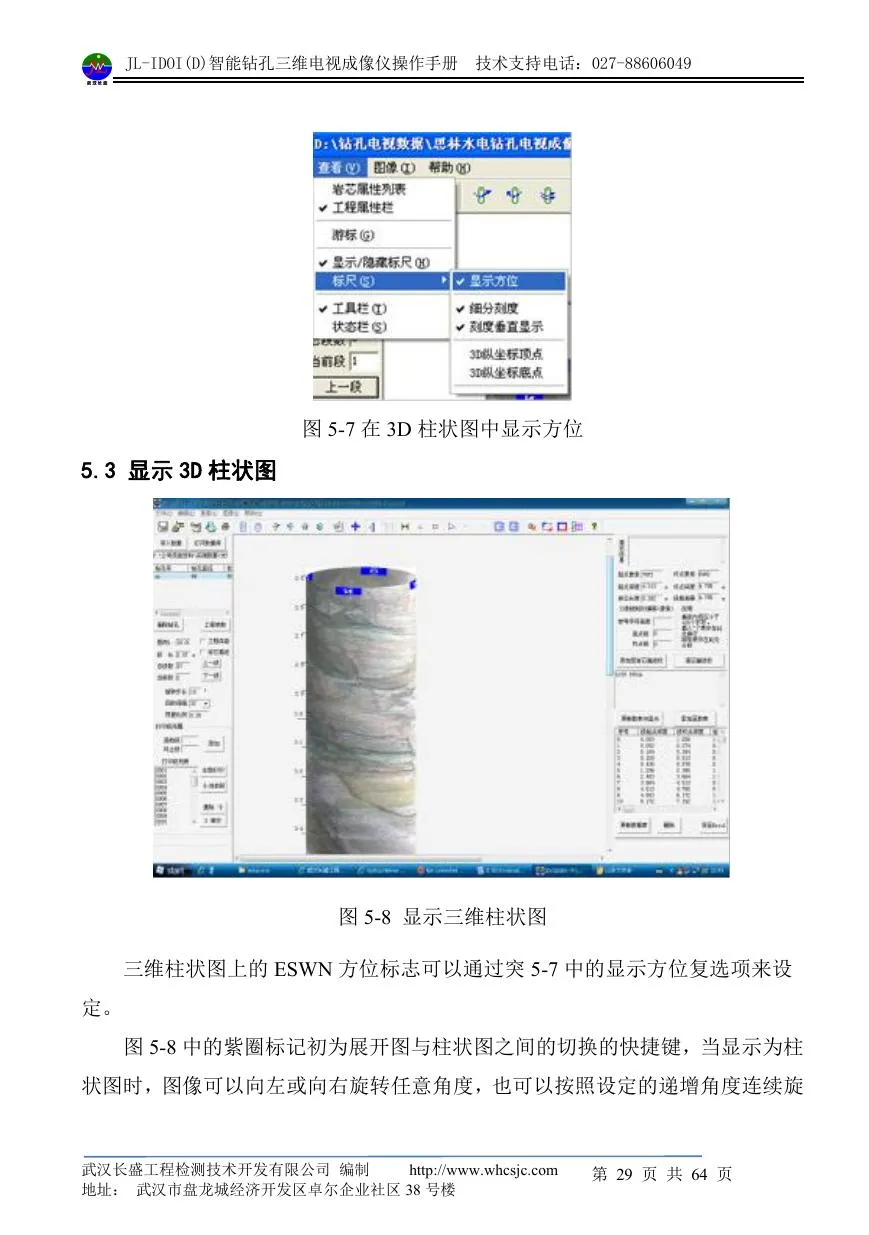

F·023D 柱状图
展开图可旋转任意角度；ESWN 方位自动标注；图像可放大缩小与旋转同步显示。
F·03

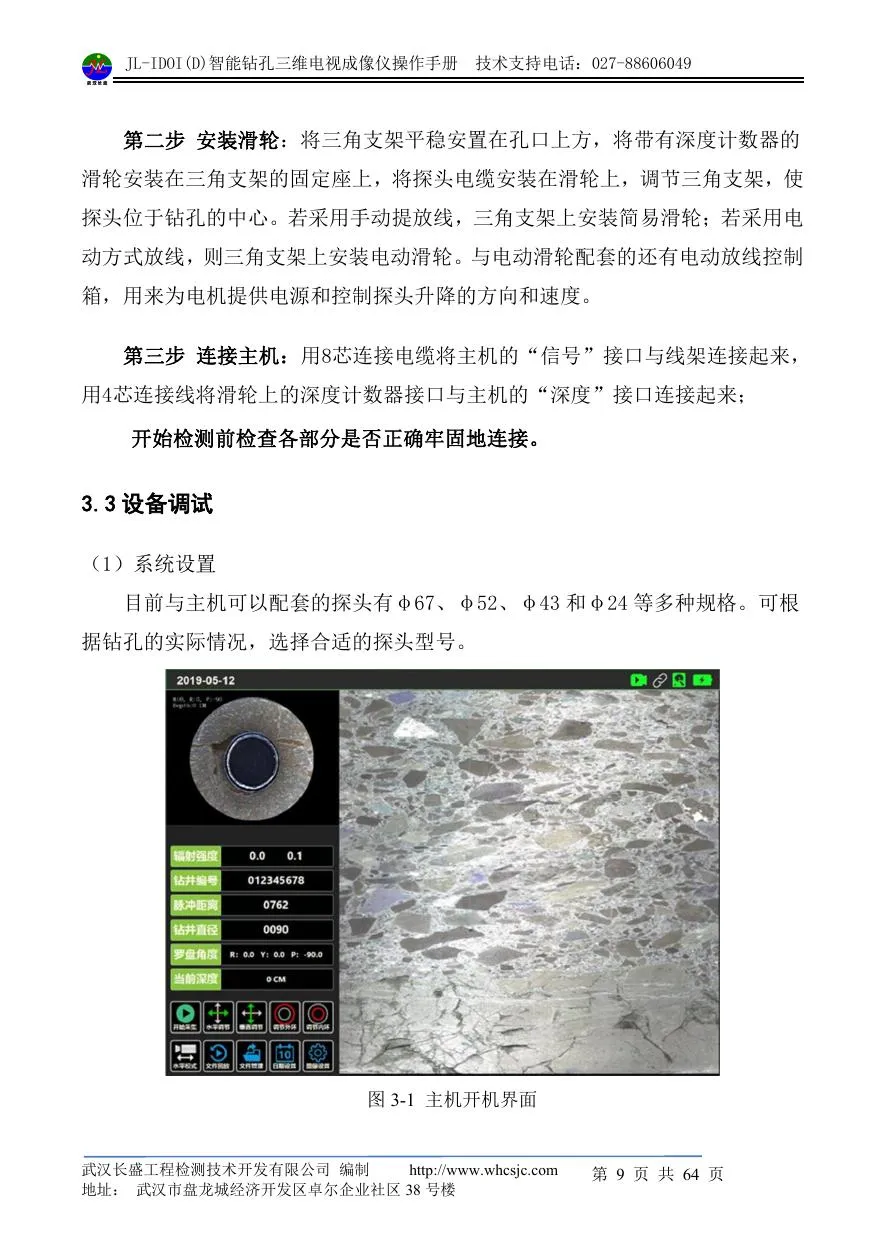

F·03一体化主机
8 英寸高亮度真彩液晶屏 + 内置镍氢电池 6 小时续航 + 极速 TF 卡 256G，无需外接电脑。
F·04
F·04多规格探管
探头直径 φ24–φ100，适用孔径 φ25–φ500mm；深度精度 0.1mm，方位精度 0.1°，可分辨 0.1mm 裂缝。
| # | 领域 | 典型用途 |
|---|---|---|
| 1 | 工程水文地质 | 观测钻孔中地质体的各种特征及细微构造：地层岩性、岩石结构、断层、裂隙、夹层、岩溶等，编录地质柱状图 |
| 2 | 矿产地质 | 观测矿体矿脉厚度、倾向和倾角，钻孔自身的倾向和倾角 |
| 3 | 煤矿等矿山 | 观测和定量分析煤层等矿体走向、厚度、倾向、倾角，层内夹矸及与顶板岩层的离层裂缝程度 |
| 4 | 混凝土 | 观察混凝土内空洞、裂隙、离析等缺陷的位置及程度 |
| 5 | 管桩 | 观测桩内的各种异常和缺陷，定量分析接头质量及破碎、断裂、裂隙的长度、宽度及走向 |
| 6 | 地下管道 | 观察管道内容物，定量分析管道裂隙及破碎、断裂位置、长度、宽度及走向 |
| 7 | 水井维修 | 检测井壁的裂隙、错位、井下落物、滤水管孔堵塞及流砂位置等 |
文件格式
专属 .iod 文件（H.264 视频流 + 展开图元数据）
数据库
基于 Access 数据库（.mdb）管理
软件名
JL-IDOI(H) 2013 V2.70
处理流
现场录制 → U盘导出 .iod → PC 软件 → 展开图 + 3D 柱状图 + 岩性编录 → Excel / PDF / JPG 打印输出
03 · DIFFERENTIATION
差异价值 / 护城河
| 维度 | Robertson | JL-IDOI(D) |
|---|---|---|
| 成像模态 | 光学 + 声学双备份 | 纯光学（清水/空气孔） |
| 产品形态 | 井下探管 + 配套 GeoCAD 软件 | ARM+DSP 嵌入式主机 + 独立探管 |
| 工作模式 | 现场需外接电脑 + 采集系统 | 主机自成体系，实时成图 |
| 国内可获得性 | 进口，价格高，售后慢 | 武汉本地支持，定制灵活 |
| 数据格式 | GeoCAD 专有 + 第三方兼容 | .iod 专属 + Excel 导出开放 |
JL-IDOI(D) 不与国际巨头硬碰硬光学/声学工程深度，而是切"国内可获得性 + 全流程集成"两个差异点。
- 国内本地制造 + 本地售后服务
- ARM+DSP 嵌入式，无需外接电脑（开箱即用）
- DSP 全自动摄取/展开/拼接/保存（降低操作员技能要求）
- 深度/方位精度 0.1mm / 0.1°（与 Robertson 同级）
- 特殊场景适配：破碎带地层（无岩芯）
- 全套数据管理：Access 数据库 + Excel 导出 + 打印
04 · CORE VALUE PROPOSITION
一句话核心价值主张
位置：不在国际巨头的声学工程深度上较量，而在"国内可获得性 + 全流程一体化"两个差异点上扎根。
特殊优势：特别适合无法取得实际岩芯的破碎带地层——这是一个连 Robertson Geo 都不直接覆盖的场景。
05 · 应用领域
7 大应用场景
国产硬件 7 大现场适配 — 从水文地质到水井维修
01工程水文地质
地层岩性、构造、裂隙、夹层、岩溶的钻孔内识别
02矿产地质
矿体矿脉厚度、倾向、倾角的钻孔内观测
03煤矿等矿山
煤层走向、厚度、夹矸、离层裂缝定量分析
04混凝土
空洞、裂隙、离析等缺陷的位置与程度观察
05管桩
管桩内异常、接头质量、断裂/裂隙长度宽度测量
06地下管道
管道内容物、裂隙、断裂位置、宽度、走向定量分析
07水井维修
井壁裂隙、错位、滤水管堵塞、流砂位置检测
国内·软件象限（占位）
论证：为什么国内软件层是空白
国内目前没有独立跨厂商的钻孔数据后处理软件。原因是：
- 国内硬件厂商都以"自带解析工具"为主，工具与本厂硬件强绑定
- 地质学家和地球物理学家习惯使用国际工具（WellCAD / Techlog / Petrel）
- 市场体量不足以支撑独立跨厂商软件的产品-市场契合
- 这反过来给国内软件留下了填补 WellCAD 缺位的机会窗口
命名实体
本页出现的所有术语、机构、产品
JL-IDOI(D) 武汉长盛智能钻孔三维电视成像仪型号
武汉长盛 武汉长盛工程检测技术开发有限公司，国产钻孔成像仪主要厂商
DSP Digital Signal Processor，数字信号处理器，图像采集与展开核心
ARM Advanced RISC Machine，嵌入式主控 CPU
碘文件 (.iod) JL-IDOI 专属钻孔成像数据文件（H.264 视频流 + 元数据）
JL-IDOI(H) 2013 V2.70 配套 PC 端分析软件版本号
ESWN 方位 东-南-西-北 方位标注，3D 柱状图定位
破碎带地层 钻探取芯率低、无法取得完整岩芯的地质构造带——JL-IDOI(D) 的关键定位场景
α = arctan(h/D) 裂缝倾角计算公式：h 为正弦曲线峰谷深度差，D 为井孔直径
岩性编录 在展开图上对裂缝宽度、产状、面积、描述进行定量编辑
